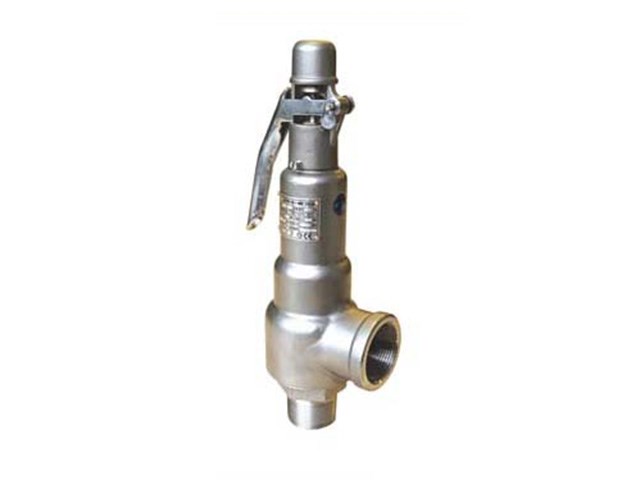

带柄手弹簧全启式安全阀

带柄手弹簧全启式安全阀

A28H型适用于工作温度≤200℃的水、空气、蒸气、氮氢混合等介质的设备或管路上。
A28Y-P/R8 适用于工作温度≤200℃有腐蚀性介质的设备或管路作为超压保护装置。
在线服务
点击咨询
【上一个产品】 【下一个产品】

>>系列Series

·A28H-10 ·A28H-16

·A28Y-10P ·A28Y-16P

·A28Y-25P ·A28Y-16R8

·A28Y-40P ·A28Y-25R8

·A28Y-40R8


A28H型适用于工作温度≤200℃的水、空气、蒸气、氮氢混合等介质的设备或管路上。

A28Y-P/R8 适用于工作温度≤200℃有腐蚀性介质的设备或管路作为超压保护装置。

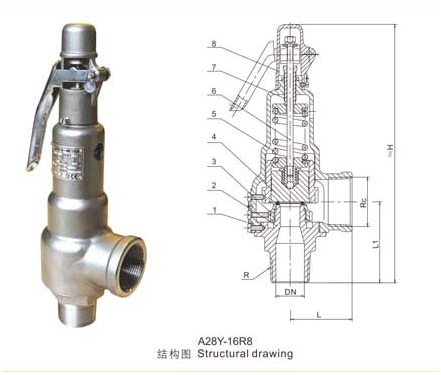

>>主要零部件材料

NO

零件名称 Name of part

A28Y-P材料MATERIALS

A28W-R8材料MATERIALS

阀体Body

1Cr18Ni9Ti

CF8M

3

阀座Nozzle

1Cr18Ni9Ti

CF8M

4

调节圈Adjusting ring

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

5

阀瓣Disc

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

6

导向套Guide

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

7

弹簧Spring

50CrVA包覆氟塑料Coated Teflon

50CrVA包覆氟塑料Coated Teflon

8

阀杆stem

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

9

调整螺杆Adjusting bolt

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

10

保护罩Cap

1Cr18Ni9Ti

CF8M

密封面材Sealing surface of material

“Y”堆焊Co基硬质合金Depositing satellite,”H”堆焊D507,“W“型为本体body


>>外型尺寸和连接尺寸

公称通径

(DN)

do

R

RC

L

L1

H

15

10

1/2”

3/4”

41

53

165

20

13

3/4”

1”

45

60

195

25

16.5

1”

1 1/4”

52

68

210

32

22

1 1/4”

1 1/2”

65

80

305

40

27

1 1/2”

2”

75

95

320

50

34

2”

2 1/2”

85

108

352

65

42

2 1/2”

3”

105

125

415

80

48

3”

4”

115

140

468
